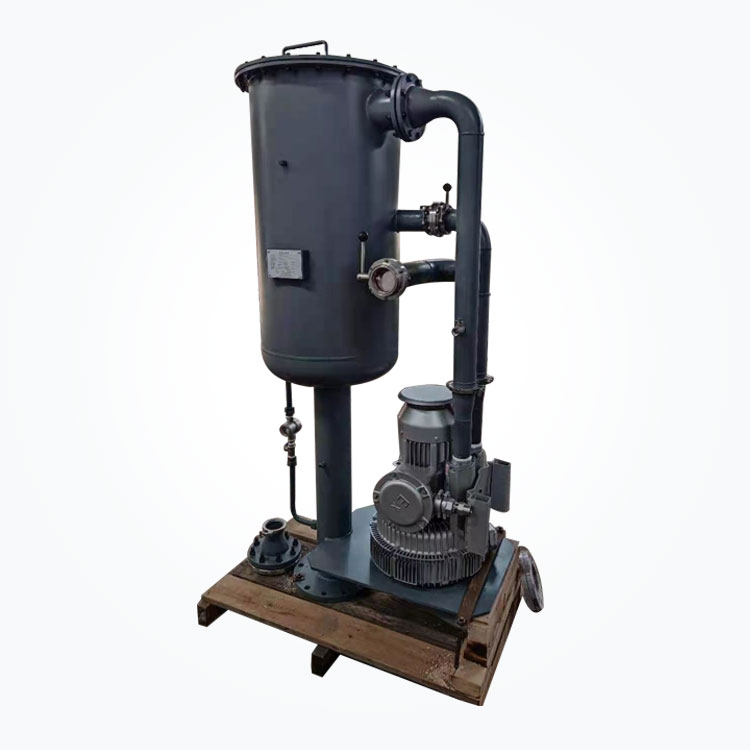

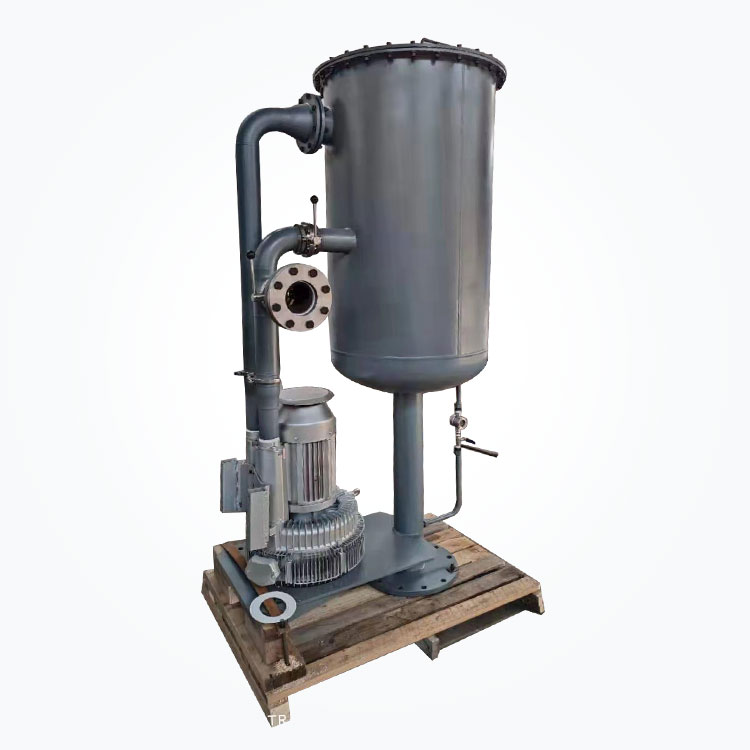

Oil Mist Separator

Påføring av oljetankolje Mist -separator i oljetank med hydraulisk smørende oljestasjon

Bakgrunn

Smørende oljestasjoner er mye brukt i smøring av større utstyrsutstyr, for eksempel kompressor, gassturbin osv

Konsekvenser av direkte utslipp:

• Diameteren til oljetåpenpartiklene er veldig liten (mer enn 90% er mindre enn 1 um). Når den slippes ut i luften, vil den blande og kondensere med de faste partiklene i luften, og deretter danne luftforurensninger med sterk vedheft,

• Direkte utslipp av en stor mengde oljetåke øker tapet av smøreolje og forårsaker alvorlig økonomisk avfall. For eksempel må en 35MW gassturbin legge til 2000 kg på 46# smøreolje hvert år før Oil Mist -separatoren tilsettes drivstoffet

Arbeidsprinsippet for oljetåke separator

Luftutløpet til oljetåke-separatoren er forbundet med luftinntaket til den eksplosjonssikre viften, og oljetåken blir trukket ut fra oljetanken av pumpekraften til viften.

Skjematisk diagram over oljetåke separatorprinsipp

• 1. Trykkmåler før filtrering

• 2. Trykkmåler etter filtrering

• 3. Filterkassett

• 4. Sommerfuglventil

• 5. Omkjøringsventil

• 6. Fan

• 7. Oljeventil

Produktfordeler

• Rammedelen av filterelementet er laget av 304 rustfritt stål, som er korrosjonsbestandig og vil ikke forårsake solide urenheter som rust for å forurense oljen etter langvarig bruk.

• Vårt selskap har avansert Bench Oil Mist Separation Test, som vedtar tysk Palas Particle Size -spektrometer og det amerikanske TSI -selskapets 3150 filterdeteksjonssystem, og kan oppdage nøyaktighet fra 0,01um til 40um.

• Flyten av separator kan justeres i henhold til de faktiske arbeidsforholdene til brukere;

• Den er utstyrt med bypass -ventil for å forhindre påvirkning av overdreven motstand av filterelement på oljetur av oljetank;

• Hver oppstrøms og nedstrøms er utstyrt med en trykkmåler, noe som ikke bare er praktisk å forstå det negative trykket inne i oljetanken, men også kan overvåke trykkforskjellen til filterelementet i sanntid.





Strukturelle egenskaper ved filterelement

Filterelementet vedtar en sammensatt struktur av gass-væske-koalescens.

Filterelementets ytelsesparametere

• Høy væskefjerningseffektivitet og stabil koalescensytelse;

• Utformingen av porediameteren øker gradvis fra innsiden til utsiden kan minimere trykkfallet;

• Den rimelige samlingen av de sammenkoblede lagfilterfibrene forbedrer sirkulasjonen i stor grad;

• Utformingen av indre og ytre to-lags metallstøtteramme har høy styrke og er egnet for langvarig drift.





Prinsippet om valg av filterelement

Når gass-væske-separasjon, avhenger filterets effektivitet hovedsakelig av koalescensen til filterelementet.

Strukturen til høyytelsesfilterelementet skal ha følgende egenskaper:

• Det har høy styrke, ingen forurensning, ingen burr og ingen kjemisk reaksjon;

• Det indre og ytre støttenettet skal ha nok styrke, ingen forurensning, ingen burr og ingen kjemisk reaksjon;

• Det indre og ytre foringspapiret skal ha høy passerende kapasitet, høy strekkfasthet og bruke materialer med lange fibre, ingen kassering og ingen kjemisk reaksjon;

• Det høye ytelsesfiltermaterialet er inert fiber- og høystyrkeharpiks, med jevn porestørrelse, høy åpningshastighet per arealenhet og rimelig tykkelse;

• Vedta avansert langsgående sømbinding, og det er ingen lekkasje på bindingsstedet;

• Tetningsskjemaet bør velges rimelig for å sikre at det ikke er noen bypass ved forbindelsen.

Påvirkning av porestørrelsesstruktur av filtermateriale på forurensningskapasiteten

Det gradvise porestørrelsesfiltermaterialet har høy kapasitet på forurensning

Det ensartede blenderfiltermaterialet har liten kapasitet av forurensning

Designprinsipp for filterelement

For å optimalisere ytelsen til filterelementet, er det nødvendig å vurdere drifts- og designtemperatur, drift og designtrykk, startnettopress, maksimalt tillatt trykkfall, drift og designstrømningshastighet, tettheten og viskositeten til væsken

Filtreringseffektivitet og trykkfall av filterelement

Fjerningseffektiviteten til partikler over 0,3î¼ er 99,97%¥, og oljeinnholdet i utløpsgassen er mindre enn 2 ppm, noe som er lavere enn for lignende utenlandske filterelementer.
