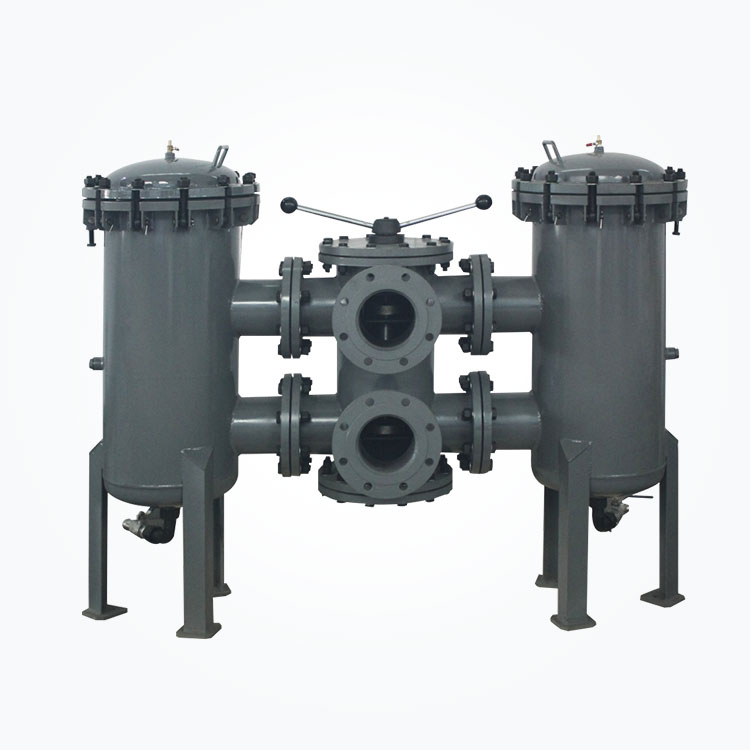

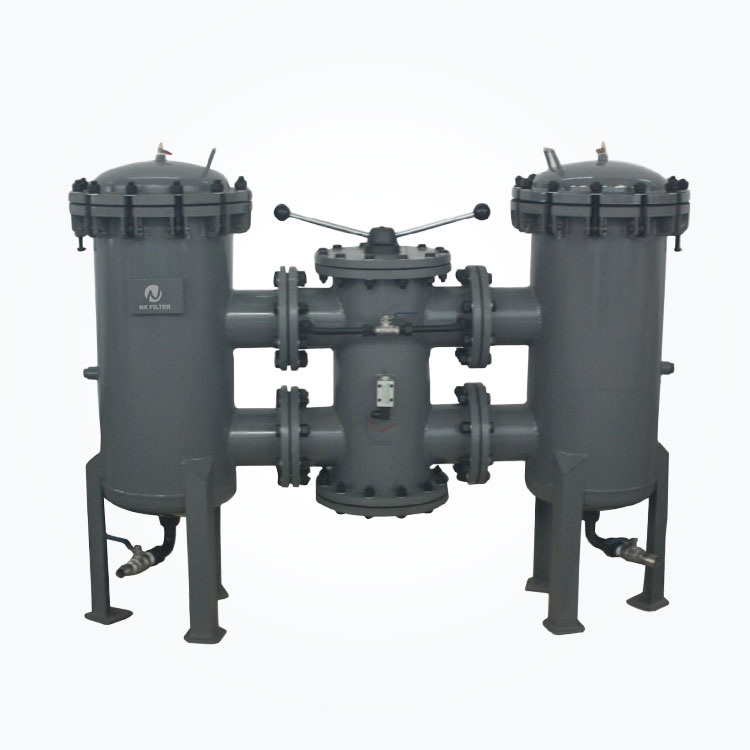

Lypl, LYPD -serien høye strømningsrørledningsfilter
Den er installert i lavtrykksrørledningen eller oljeavkastningsrørledningen til det hydrauliske systemet for å filtrere ut de faste partiklene og kolloidale stoffer i arbeidsmediet og effektivt kontrollere forurensningsgraden til arbeidsmediet.
Ytelse og bruk:
Den er installert i lavtrykksrørledningen eller oljeavkastningsrørledningen til det hydrauliske systemet for å filtrere ut de faste partiklene og kolloidale stoffer i arbeidsmediet og effektivt kontrollere forurensningsgraden til arbeidsmediet.
LYPD -seriefilter kan raskt byttes gjennom strømningsstempelets roterende ventil for å oppnå uavbrutt arbeid.
Filterelementmaterialene inkluderer fiber, Kapok kvalitativt filterpapir, vevd netting av rustfritt stål og sintret filt.
Filterhusmaterialet er karbonstål, eller rustfritt stål kan brukes etter behov.
Tekniske parametere:
Arbeider medium | Mineralolje, emulsjon, vannglykol, fosfatester hydraulisk væske (Kapok kvalitativt filterpapir er bare egnet for mineralolje) |
Arbeidstrykk (maksimalt) | 1,6MPA |
Senderdifferensialtrykk: | 0,3MPa |
Omkjøringsventil Åpningsdifferensialtrykk | 0,35MPa |
Modellvalg
Strukturstørrelsesparametertabell
Modell | Flyt l/min | Diameter mm | B1 | D1 | D2 | D3 | D4 | D5 | H1 | H2 | H3 | H4 |
LYPD1300 ---- | 1300 | 100 | 900 | 204 | 245 | 18 | 20 | 1/4 \ " | 1120 | 440 | 260 | 220 |
LYPD2600 ---- | 2600 | 125 | 1040 | 335 | 377 | 18 | 25 | 1/4 \ " | 1250 | 500 | 290 | 227 |
150 | 1190 | 335 | 377 | 18 | 25 | 1/4 \ " | 1300 | 525 | 330 | 260 | ||
LYPD3900 ---- | 3900 | 150 | 1190 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 525 | 330 | 260 |
200 | 1220 | 335 | 377 | 18 | 25 | 1/4 \ " | 1300 | 545 | 380 | 300 | ||
LYPD5200 ---- | 5200 | 200 | 1300 | 420 | 457 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
LYPD6500 ---- | 6500 | 200 | 1350 | 471 | 508 | 18 | 25 | 1/4 \ " | 1350 | 550 | 380 | 300 |
250 | 1430 | 471 | 508 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 | ||
LYPD7800 ---- | 7800 | 200 | 1350 | 471 | 508 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
250 | 1430 | 471 | 508 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 | ||
LYPD5200 ---- | 9100 | 250 | 1480 | 524 | 560 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 |
Diameter | D1 | D2 | D3 | D4 | n |
DN100 | Â 100 | Â 220 | Â 180 | Â 18 | 8 |
DN125 | Â 125 | Â 250 | Â 210 | Â 18 | 8 |
DN150 | Â 150 | Â 285 | Â 240 | Â 22 | 8 |
DN200 | Â 200 | Â 340 | Â 295 | Â 22 | 12 |
DN250 | Â 250 | Â 405 | Â 355 | Â 26 | 12 |
