Vertikal kombinert separator med høyeffektiv sammenkoblingsfilterelement
Mye brukt i ammoniakk- og ureaanlegg, beskyttelse av tørkemiddel, kjemiske planter, fjerning av oljetåke, nøkkelgassbehandling, gassregulering, molekylær silbeskyttelse, gassoverføring/måling, kraftverk.
-Inherent to-nivå konfigurasjon
-Fleksibel primær separatordesign
-Various Coalescer Media Effektivitet
-Garanterte ytelser
-Amplete med GB150 -standarden
Funksjoner:
Den absolutte separatoren er et enkelttrinns eller flertrinns utstyr.
Ved å bruke Packer med full diameter, kan det koalescerelementet erstattes på kortest tid og krefter. Hydrocyclone eller blad Demister er fullstendig vedlikeholdsfri, selvrensende, og inneholder ikke erstatning eller bevegelige deler, noe som resulterer i avstengning.
Omfang av søknad
Ammoniakk og ureaplante
Tørkemiddelbeskyttelse
Kjemisk plante
Fjerning av olje tåke
Nøkkelgassbehandling
Gassregulering
Molekylær silbeskyttelse
Gassoverføring / måling
Kraftverk

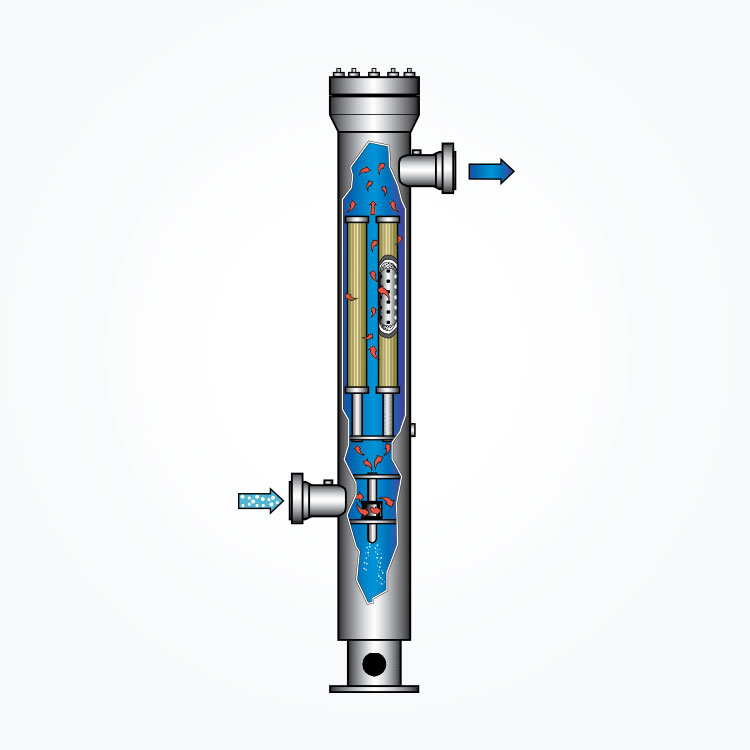

Arbeidsprinsipp
Syklonrør
Når gassen som inneholder tåke og fast stoff kommer inn i den primære separasjonsdelen av beholderen, blir den medlemmede væsken og solgte partikler utsatt for sentrifugalkraft.
(A) Skitten gass kommer inn i syklonrøret tangentielt fra to steder.
(B) Rørskallet tvinger gassen til en syklonisk strømningsmodus.
(C) Faste og flytende partikler slippes nedover langs veggen av syklonrøret og samles i bunnen.
(D) Den rene gassen strømmer nedover, deretter oppover gjennom den sentrale annulusen, og går ut øverst
Bladelementer
I applikasjoner der faste partikler ikke er en faktor, brukes Blade Mist -separatoren som den primære separatoren.
(A) Den forurensede gassen som kommer inn i bladenheten kommer direkte inn i de tilstøtende vertikale kanalene, og hver kanal gjør at gassen endres raskt og mange ganger i retning.
(B) Den treghetskraften som genereres av den raske retningsendringen får dråpen til å utøve kraft på bladveggen.
(C) Tyngdekraft, overflatespenning og momentum kjører for å slå sammen væsken i bladposen.
(D) Ren gass slippes ut fra halen
(E) bladpose.
Slå sammen elementer
Den endelige separasjonsdelen består av flere koalescerende elementer med høy effektivitet.
Gass og tåke kommer inn i utsiden av elementet fra innsiden, der dråpene sprer seg og treffer tett avstandsflater. Væsken strømmer deretter til elementet og kommer inn i væskesamlingskammeret.
Performance Bond
NX Absolute Separator kan oppnå 99,999% separasjonseffektivitet på 0,3 til 0,6 μ m dråper.
NX Absolute Separator kan utformes for å begrense den flytende overføringen under 1PPB.
